CFM56-7B · ENGINE HARNESSES

J9 · ITEM 10

Kullanılan takımlar

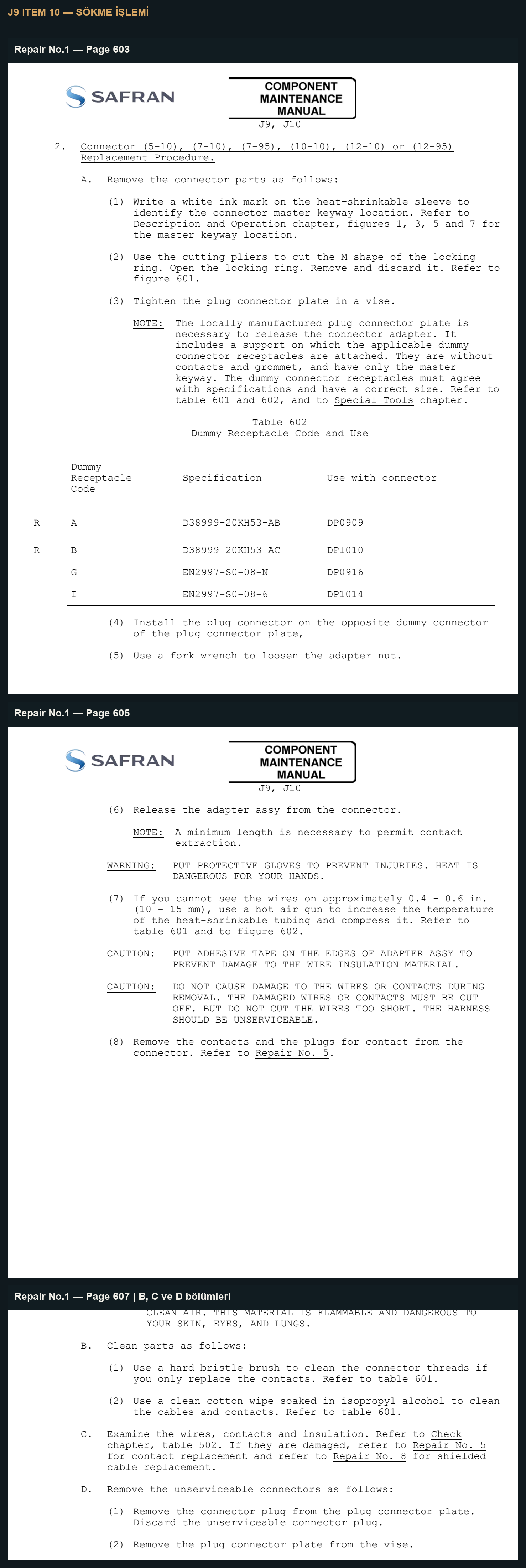

Sökme işlemi

Takım / malzeme	Parça numarası / karşılığı
White marking pen	PX10-Panduit
Plug Connector Plate	Locally manufactured
D38999 Dummy Receptacle	D38999-20KH53-AB
Soft jaws vise	Commercially available
Fork wrench	Commercially available
Hot air gun	Commercially available
Adhesive tape	Commercially available
Contact removal tool — connected contact	M81969/14-10
Contact removal tool — not connected contact	M81969/30-11
Hard-bristle brush	Commercially available
Lint-free cotton wipes	Commercially available
Isopropyl alcohol	Commercially available

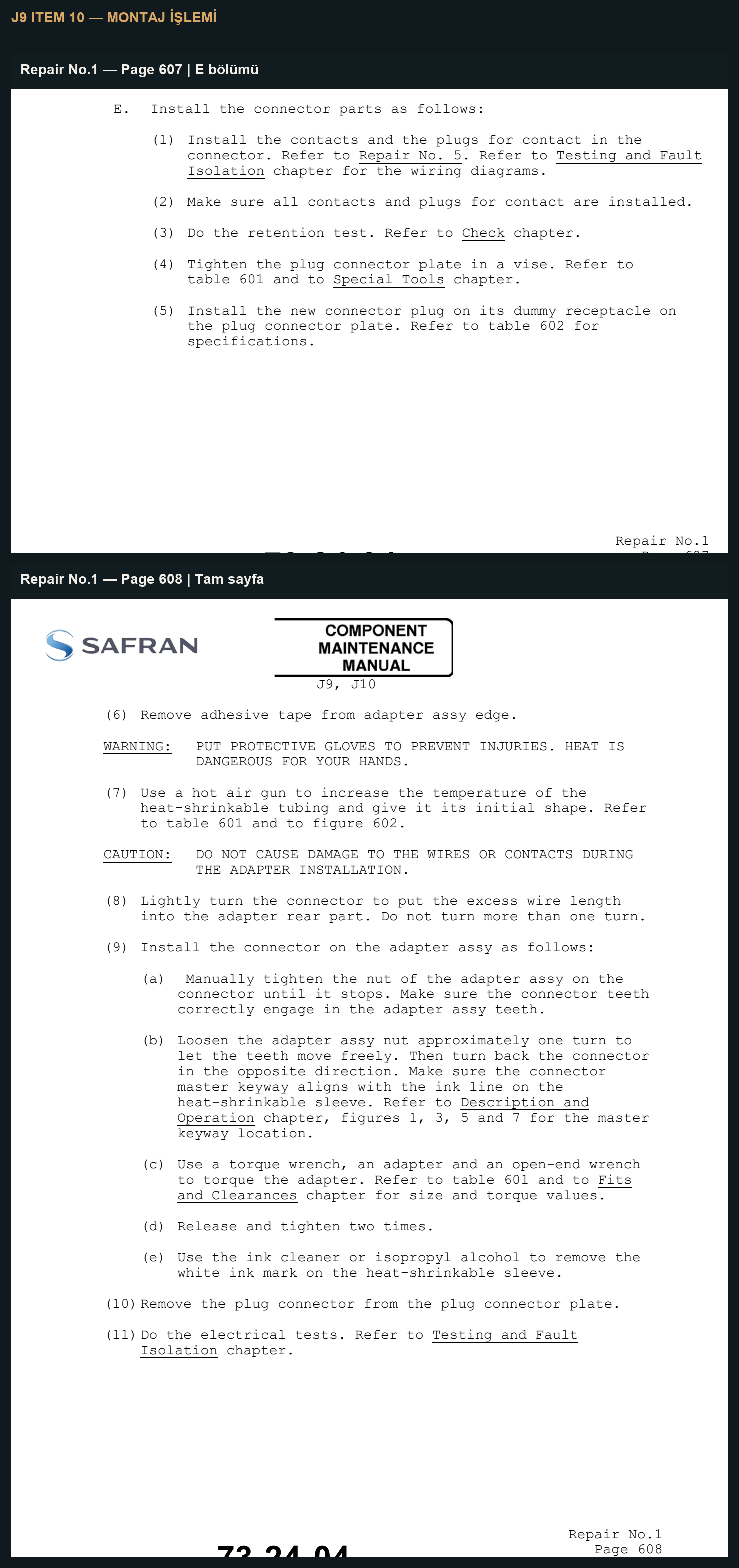

Montaj işlemi

Takım / malzeme	Parça numarası / karşılığı
Contact installation tool	M81969/14-10
Retention tester	HT210-20
Plug Connector Plate	Locally manufactured
Soft jaws vise	Commercially available
Hot air gun	Commercially available
Torque wrench with adapter	Commercially available
Open-end wrench	Commercially available
Ink cleaner	Commercially available
Isopropyl alcohol	Commercially available

J9 · ITEM 20

Kullanılan takımlar

İşlem	Takım	Verilen numara / bilgi

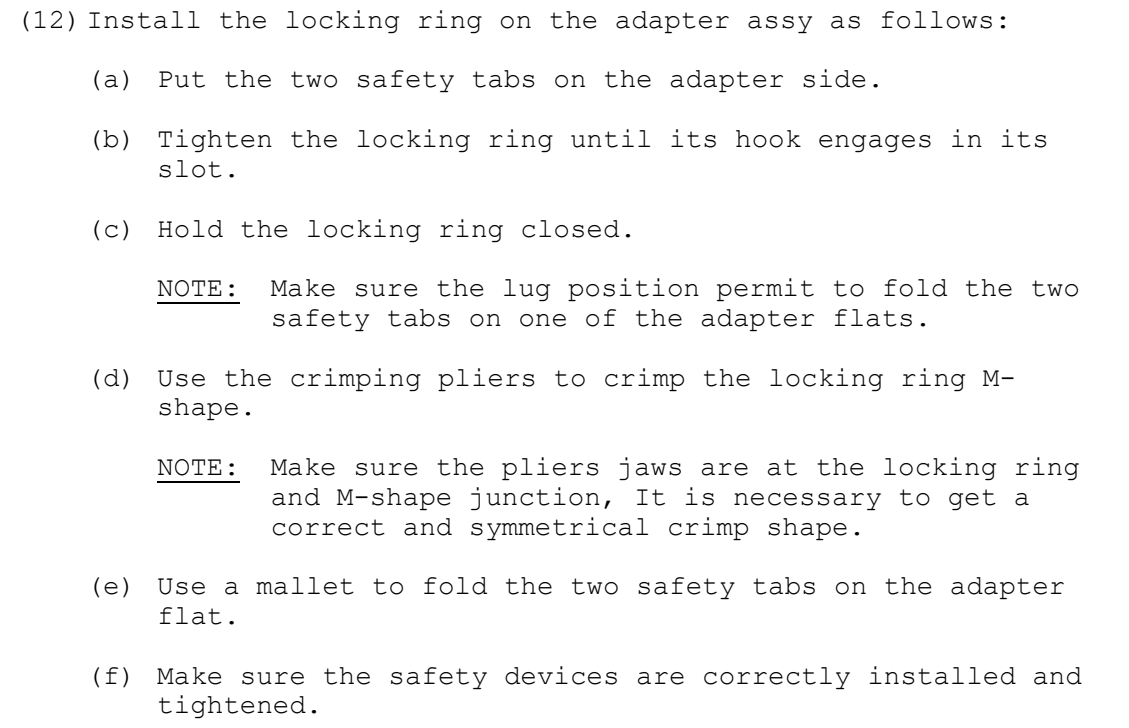

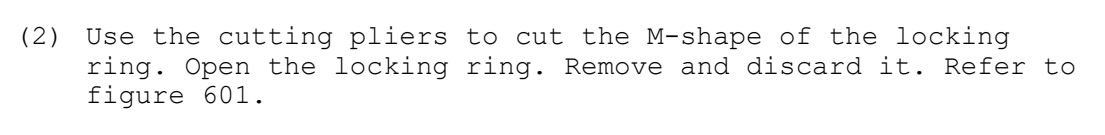

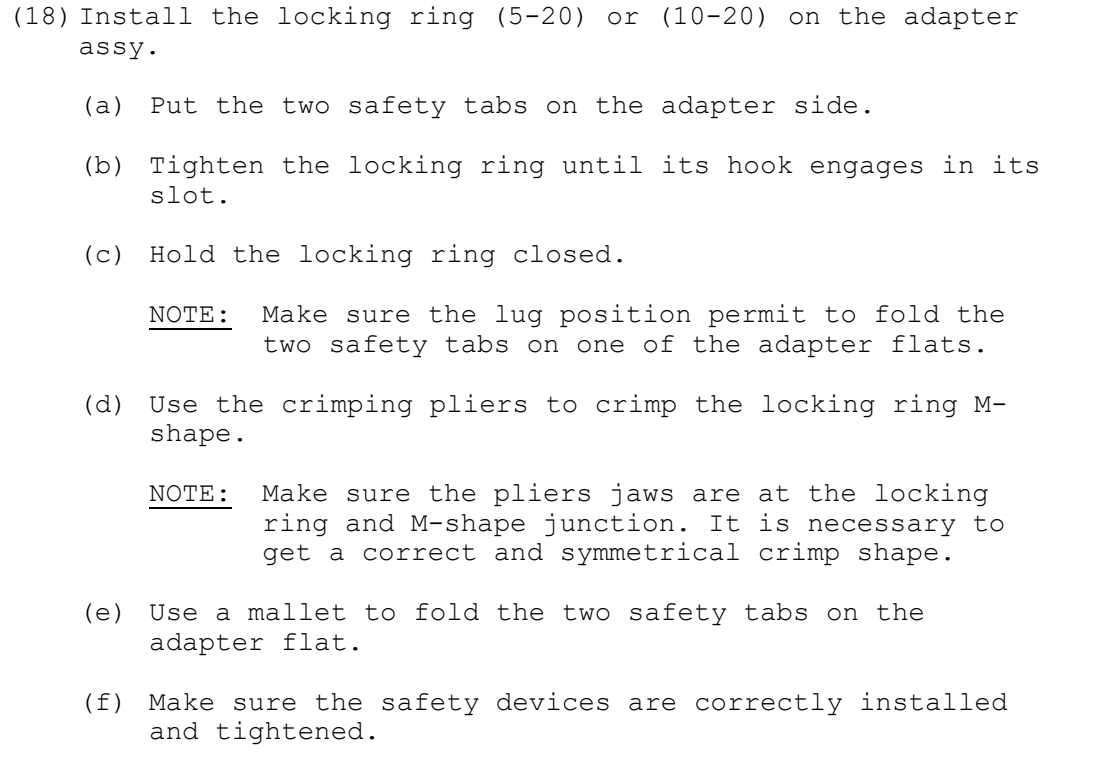

Kilitleme halkasını kesme ve krimpleme	Cutting and crimping pliers	KNIPEX No. 1099I Kaynak / üretici: Oetiker
Kilitleme halkasının emniyet kulaklarını katlama	Mallet	Özel parça numarası verilmemiş. Commercially available

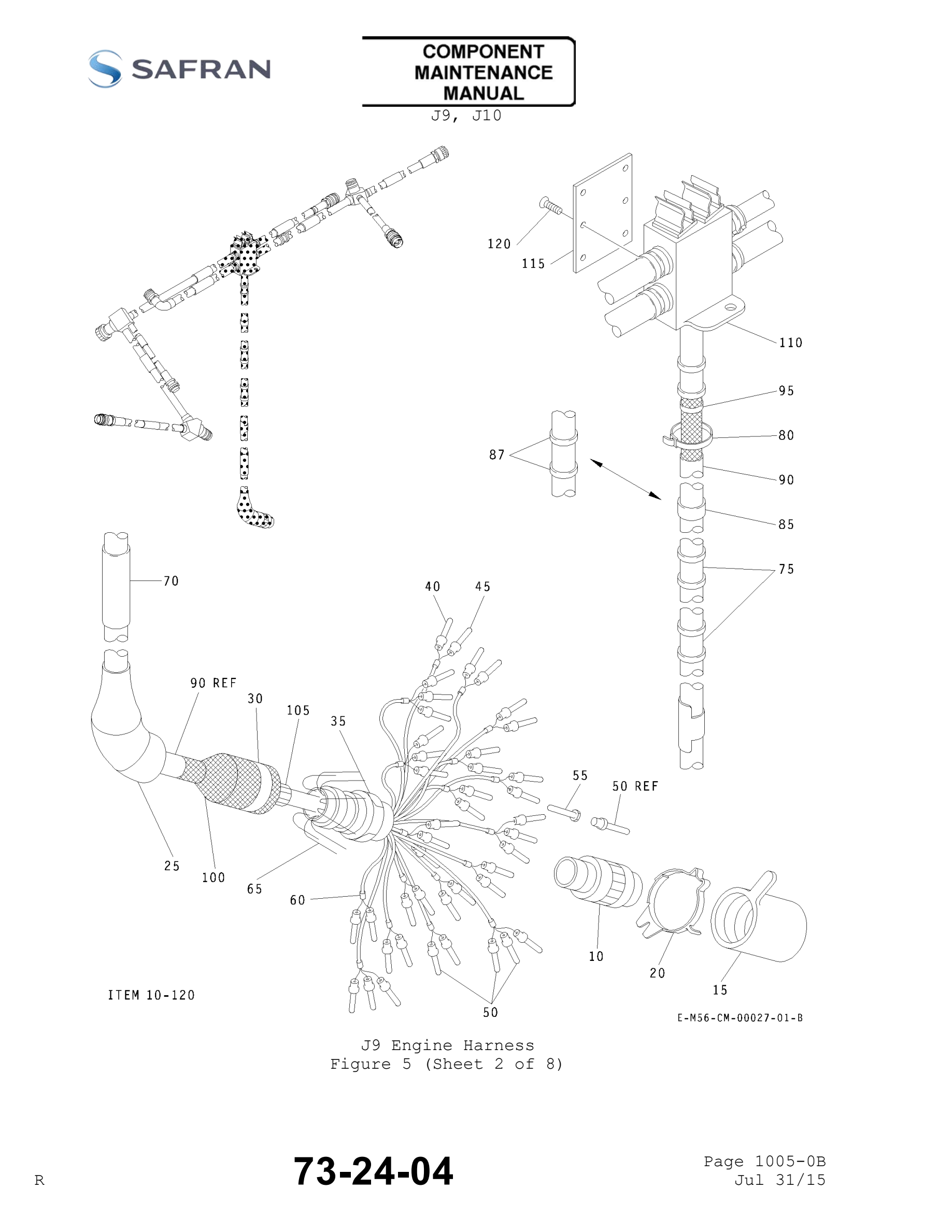

J9 Engine Harness teknik çizimi, PDF dosyasının 414. fiziksel sayfası
